HI510-0540
Controlador de proceso universal
₡865,200.00 CRC + IVA
El HI510 es un controlador de proceso universal avanzado que se puede configurar para muchas aplicaciones que requieren la medición continua y el control de parámetros de proceso. Este controlador cuenta con una entrada de sonda digital que detectará y actualizará automáticamente el medidor para el parámetro correspondiente.
- Carcasa impermeable IP65 (Nema 4X)
- Indicadores de estado LED de varios colores y alarma audible

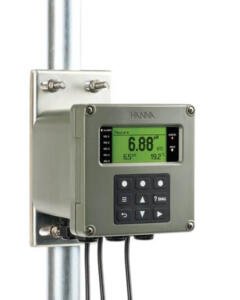

- Montaje universal con opciones de montaje en pared, tubería y tablero.
Modos de control
Los puntos de ajuste para las operaciones de control se pueden configurar para que sean de tipo encendido / apagado, proporcional o PID. La flexibilidad en la programación permite mantener el ajuste fino de un punto de ajuste con un control estricto que evita cualquier oscilación del proceso y desperdicio de productos químicos.

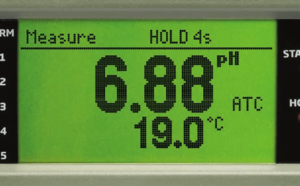

Función hold
La función hold también se puede activar manualmente mediante una entrada digital externa con la que es posible desactivar el modo de control al realizar el mantenimiento.
Sistema de alarma configurable
Configurable para puntos de ajuste y temperatura o con opción de activarlo cuando una operación es anormal, un LED de alarma rojo parpadeará y se podrá ver fácilmente desde la distancia. Todos los relevadores configurados para control se desactivan hasta que se resuelve el estado de alarma.
Ciclo de autolimpieza
La función de limpieza permite programar uno o más ciclos de lavado y utilizar los relés para activar válvulas, bombas o aire comprimido según el tipo de lavado que se requiera para dar mantenimiento a las sondas y así obtener resultados confiables.

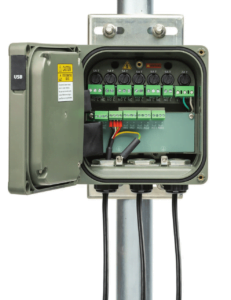

Relevadores
Disponible con hasta cinco relevadores electromecánicos de control y uno de alarma.
Salidas Analógicas
Hasta cuatro salidas analógicas aisladas galvánicamente para el control de bombas y válvulas.
Salida digital RS485
Puede conectar en red hasta 32 dispositivos a un sistema de medición continua.
Entradas digitales
Dos entradas digitales disponibles para modos que incluyen deshabilitar, limpiar y colocar el controlador en estado de espera.
LCD grande
La pantalla LCD muestra información de medición junto con indicadores de problemas potenciales. La tecla DIAG proporciona detalles del problema.

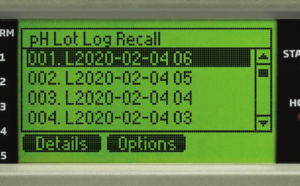

Registro de datos
Almacene información a intervalos seleccionables junto con la configuración de control del relevador y los datos de calibración, hasta 100 lotes, cada uno con 8,600 registros. Transfiera a una unidad flash de memoria como un archivo .csv usando el puerto USB tipo C.

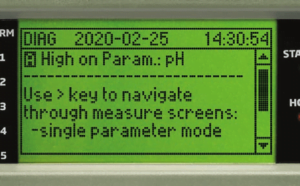

Tecla de ayuda
El uso de la tecla de ayuda y diagnóstico (? DIAG) proporcionará información relacionada con errores, o en el modo de configuración, información sobre la configuración.
| Control de dosificación | on/off, proporcional y PID |
| Terminales de dosificación | Hasta 5 relevadores (configurables de forma independiente para variables de proceso, funciones de espera y de limpieza) Relevador electromecánico SPDT y SPST 5A – 250 VCA; 5A – 30 VCD (carga resistiva) Protegido con fusible 5A, 250V, de fusión lenta |
| Punto de ajuste del relevador de alarma | Hasta 5 relevadores (configurables de forma independiente para variables de proceso, funciones de espera y de limpieza) Relevador electromecánico SPDT y SPST |
| Control de sobredosificación | sí |
| Error de sistema | sí |
| Señal analógica de salida | 2 o 4 salidas independientes, con aislamiento galvánico 0 – 22 mA configurable como: 0 – 20 mA; 4 – 20 mA 22 mA como señal de alarmal, opción configurable |
| Exactitud de la salida analógica | ±2% de la escala completa |
| Señal digital de entrada | independiente, con aislamiento galvánico (configurable para funciones de espera y de limpieza) Estado encendido: 5 a 24 VCD, nivel activo bajo o alto |
| Señal digital de salida | RS485 |
| Iluminación de la pantalla | sí |
| Consumo de energía | 15VA |
| Carcasa | ½ DIN, tipo NEMA 4X, protección IP65 |
| Categoría de instalación | II |
| Corte en el tablero | 1/2 DIN (los soportes se ordenan por separado) |
| Canales de entrada | Una entrada digital con interfase RS485 |
| Electrodo de pH | De pH y temperatura serie HI10X6– (se ordena por separado) |
| Electrodo de ORP | De ORP y temparatura serie HI20X4 (se ordena por separado) |
| Tipo de registro | Registro por intervalos, hasta 100 archivos, máximo 8,600 registros en cada archivo almacenado. Cuando se alcanza el máximo límite de 100 archivos, el más reciente borrará automáticamente al más antiguo. Registro de eventos: máximo 100 registros. |
| Conectividad | Puerto serial RS485 – medición y control remoto Puerto USB-C – para recuperación de los registros y actualización del firmware. |
| BPL | sí |
| Recordatorio de vencimiento de calibración | sí |
| Salida analógica | hasta 4 basado en la configuración |
| Pantalla | Gráfica LCD, 128 x 64 pixeles B/N con iluminación |
| Alimentación eléctrica | 100 – 240 VCA ±10%; 50/60 Hz; 15VA; protegido por fusible (2A, 250V, de fusión lenta) |
| Condiciones ambientales | -20 a 50 ºC (-4 a 122 ºF); 100% HR máx. no condensante |
| Clasificación IP | IP65 |
| Dimensiones | Ancho 144.0 mm (5.7”) x Altura 144.0 mm (5.7”) x Profundidad 151.3 mm (6.0”) |
| Peso | Aprox. 1.6 kg (3.5 lb.) |
| Información para ordenar | El controlador universal de proceso HI510-0540 de 5 relevadores y 4 salidas analógicas se suministra con 3m. de cable para alimentación, empaques para cable, certificado del instrumento y manual de instrucciones. El controlador universal de proceso HI510-0320 de 3 relevadores y 2 salidas analógicas se suministra con 3m. de cable para alimentación, empaques para cable, certificado del instrumento y manual de instrucciones. |
| Notas | *Para obtener un sello efectivo contra agua, apriete los cuatro tornillos frontales de la carcasa con un torque de 13.3 lbf·in (1.5 N·m, máximo 2.0 N·m) |
